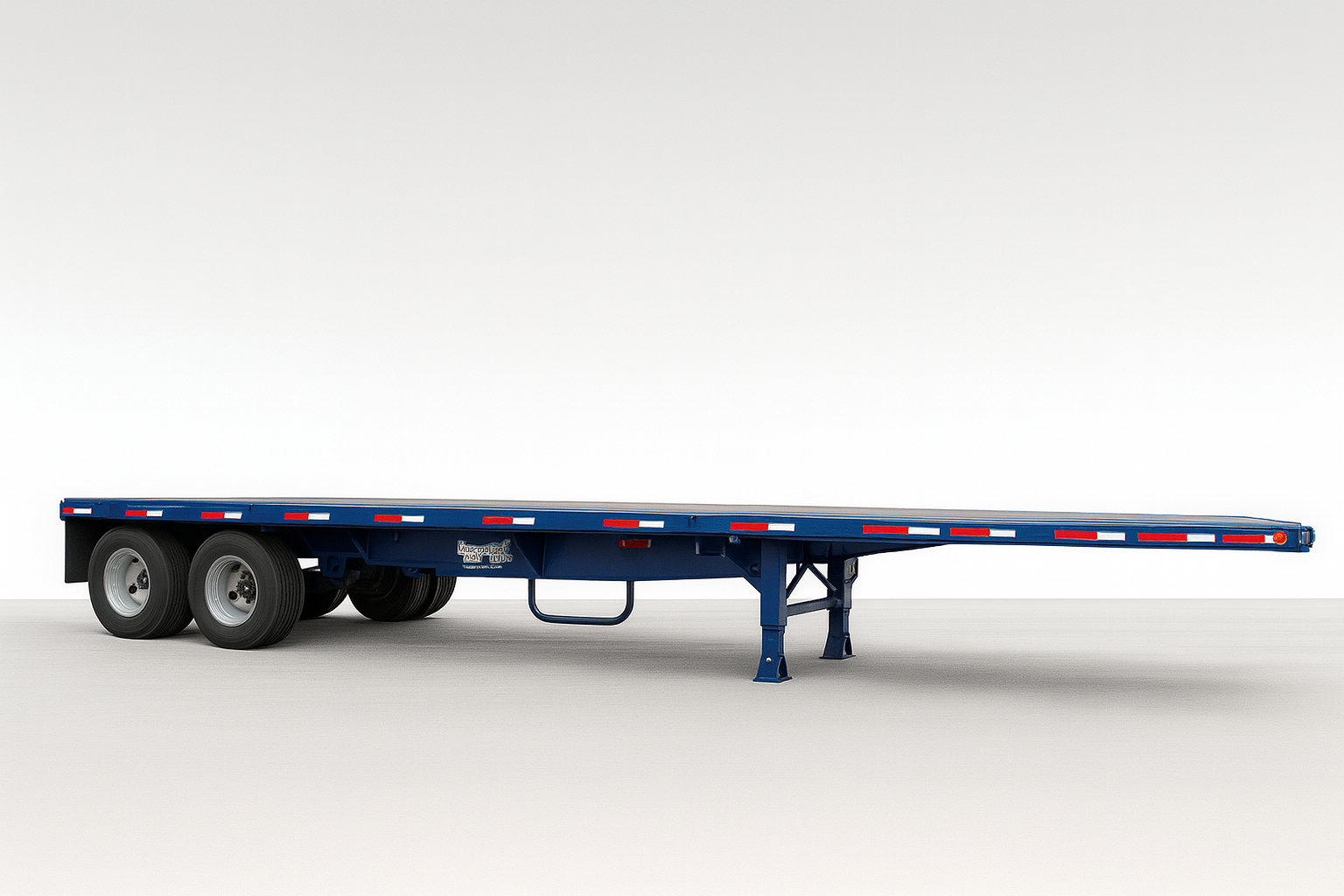

Plataforma
| DIMENSIONES GENERALES | |
|---|---|
| Largo total | 40FT (12.20 mts) |
| Altura cama | 1.5 mts |
| Ancho total | 2.6 mts |
| Capacidad de carga (kg) | 50,000 kg en 3 ejes · 35,000 kg en 2 ejes |
| Peso vehicular (kg) | 6,500 kg enllantado |
| Piso | Madera, pino americano tratado. |
| Chasis | Acero al carbón, fabricado en una sola pieza y sin uniones para máxima resistencia y evitar fracturas. |
| Alma de chasis |
Placa de acero de ¼’’ y solera de 1/2’’ de espesor y 6’’ de ancho. PERALTE: 24” BORDA LATERAL: canal mediana de 6” 33 cargadores de viga 4x2 de 80 KSI. |
| ESTRUCTURA – EJES Y SUSPENSIÓN | |
|---|---|
| Ejes |
Tipo Hendrikson de 77.5” de track, capacidad nominal mínima de 30,000 lb. EN REMOLQUES… LOS MÁS FUERTES. |
| Espigas de ejes | Rectas (Propar) de acuerdo con SAE J1842, configuración P. |
| Balatas | 16.5 x 7 libres de asbesto. |
| Cámaras de freno | Cámaras dobles en ambos ejes, tamaño T3030 SELLADOS, con sección de freno de estacionamiento sellado. |
| Matracas | Autoajustables con sistema de ajuste acoplado al vástago de la cámara de frenado. |
| Suspensión | Neumática tipo Hendrikson HT300 de 30,000 lb. |
| Válvula de control de altura | Una por eje. |
| Ensambles maza–tambor | Mazas de hierro dúctil, tambor de hierro gris, para montaje de rin tipo Unemont. |
| Lubricación | Con aceite mineral SAE 90. |
| Válvula para liberar aire | Manual para liberación del aire de la suspensión. |
| Líneas de aire | En nylon color negro SAE J844. |
| COMPONENTES | |
|---|---|
| Válvulas de freno | Cumpliendo con FMVSS121, incluyendo válvula de relevo con presión de apertura 0 PSI a la entrada de la línea de control para mantener el tiempo de frenado en el remolque trasero. |
| ABS | Haldex. |
| Tubería de frenos |
Tubo de nylon para frenos SAE J844 aprobada DOT: Roja para suministro en 1/2" de diámetro exterior. Azul para control en 3/8" de diámetro. |
| Manguera para frenos | Manguera de acuerdo con SAE J1402 con conexiones giratorias. |
| Conexiones de líneas de frenos | Conexiones cumpliendo con especificaciones DOT. |
| Tanques de aire | 2 tanques de aire, con capacidad mínima de 8 veces el volumen de las cámaras de servicio. |
| Manitas de acople |
Instaladas e identificadas con color: Azul para línea de control y roja para línea de suministro. |
| Sistema de iluminación |
EN REMOLQUES… LOS MÁS FUERTES. Conector frontal: de 7 vías con sello para evitar exposición a la intemperie. Chicote eléctrico: cumpliendo con SAE J2394 para conexión de ABS. Lámparas: con tierra en arneses, no en la carrocería, cumpliendo FMVSS-108 y Reglamento de Tránsito SCT. Calaveras con función de freno (2), dos Trucklite 40222R o 60202R con sistema antirrobo. ILUMINACIÓN LED. |
| ACCESORIOS | |
|---|---|
| Cinta reflejante | A todo lo ancho del puente trasero, con los extremos en color rojo. |
| Portallantas | Uno |
| Patín | Uno (plataforma 2 ejes) y dos (plataforma 3 ejes), marca JOST cap. 80,000 kgs. |
| Ejes retráctiles | Uno (plataforma 2 ejes) y dos (plataforma 3 ejes). |
| Loderas | Dos |
| Preparación para redilas | Incluidas. |
| Jalón de arrastre | Incluido. |
| Pintura | Base primario y poliuretano automotriz. |
| Riel logístico inteligente | Incluye perico marca Premier, 8 barrenos (40FT de 2 ejes). |
| Malacates | Incluye 4 malacates deslizables de un lado y 5 malacates soldados del otro lado. |
